【新商品】 TH-190E-シリーズ追加導電性フリーストップヒンジ（裏蝶番型）

帯電・静電気対策のボンディング線がわずらわしい・・・！そんな課題解決のために「導電性」のある商品の

ラインアップを随時追加しています。今回は、導電性フリーストップヒンジ（裏蝶番型）のTH-190E-シリーズに大きいサイズを追加いたしました。裏蝶番仕様のため、体裁面にヒンジピースの露出がないため筺体をシンプルに見せることができます。

また、フリーストップ機構を有しているため任意の位置で扉の開閉を制御することが可能です。この度、大きめのサイズをトルク違いで２種類追加したためより多様な筐体でご活用いただければと思います。

そしてなにより、工程削減や、安全・安心に向けてのソリューションとして、静電気の帯電防止や電磁ノイズ対策のための「ボンディング線の不要」「ボンディング線併用時に断線した際の導電補助の効果」が期待できます。

導電における抵抗値は、[抵抗値0.1Ω以下」を達成する性能を有しています。「抵抗値0.1Ω以下」は半導体製造装置向けの規格であるSEMI 規格の要求に適合した数値となります。

【新商品】

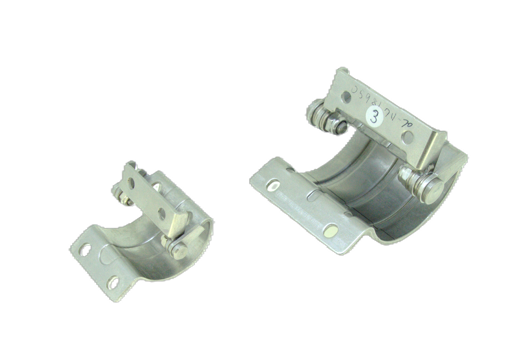

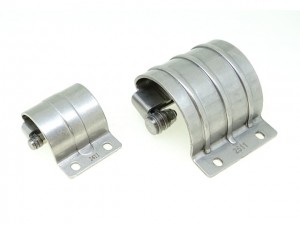

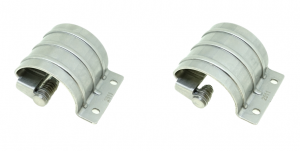

TH-190E-2- 導電性フリーストップヒンジ（裏蝶番型）　Hinge – Free Stopping – Concealed – Conductive

【特長】

①配線の設計思案・取付作業の工数削減に期待！断線等の課題を解決し、見た目もスマートに！

※お客様の目的に沿って実装にてご検証の上、ご判断ください。

②裏蝶番式なため、外観にヒンジピースが露出しないため体裁面をフラット見せることができます。

③縦使いOKの仕様となります。ヒンジピースのガタツキが無く縦使い時の扉垂れを防ぎます。

④フリーストップ型のため、任意の位置で開閉を制御することが可能です。

また、130°の広い開き角度により、高い作業性を実現しています。

【用途】
什器（精算機、チャージ機）・扉の開き角度を大きく取りたい筐体・扉の垂れを嫌う筐体・導電性を求める筐体・デザイン重視で外観を損ねたくない筐体等
